| Модель | WDC6442NL |
| Параметры заготовки |
|
Длина, мм
|
250 - 2800
|
|
Ширина, мм
|
Левый: 5 - 1200
Правый: 50 - 650
800 (опция)
|
|
Толщина, мм
|
10 - 60
|
|
Мощность шпинделя, кВт
|
3.5 x 2
|
|
Макс. частота вращения шпинделя, об/мин
|
18 000
|
|
Ширина вертикальной обработки, мм
|
0 - 180
(шпинедль для смены инструмнета)
|
|
Макс. скорость перемещения X / U / Y / Z, м/мин
|
135 / 135 / 75 / 30
|
|
Кол-во верхних вертикальных сверел, шт
|
19 x 4
|
|
Кол-во нижних горизонтальных сверел, шт
|
X: 6 x 4; Y: 2 x 4
|
|
Кол-во нижних вертикальных сверел, шт
|
9 x 2
|
|
Скорость вращения сверел, об/мин
|
5000
|
| Параметры подключения |
|
Диаметр аспирационных патрубков, мм
|
Верх: 150 x 2
Низ: 125
|
|
Общая мощность, кВт
|
48.63
|
|
Напряжение, В
|
380
|
|
Частота, Гц
|
50
|
| Габаритные размеры, мм |
|
Длина, мм
|
7400
|
|
Ширина, мм
|
4470
|
|
Высота, мм
|
2380
|
НАЗНАЧЕНИЕ:

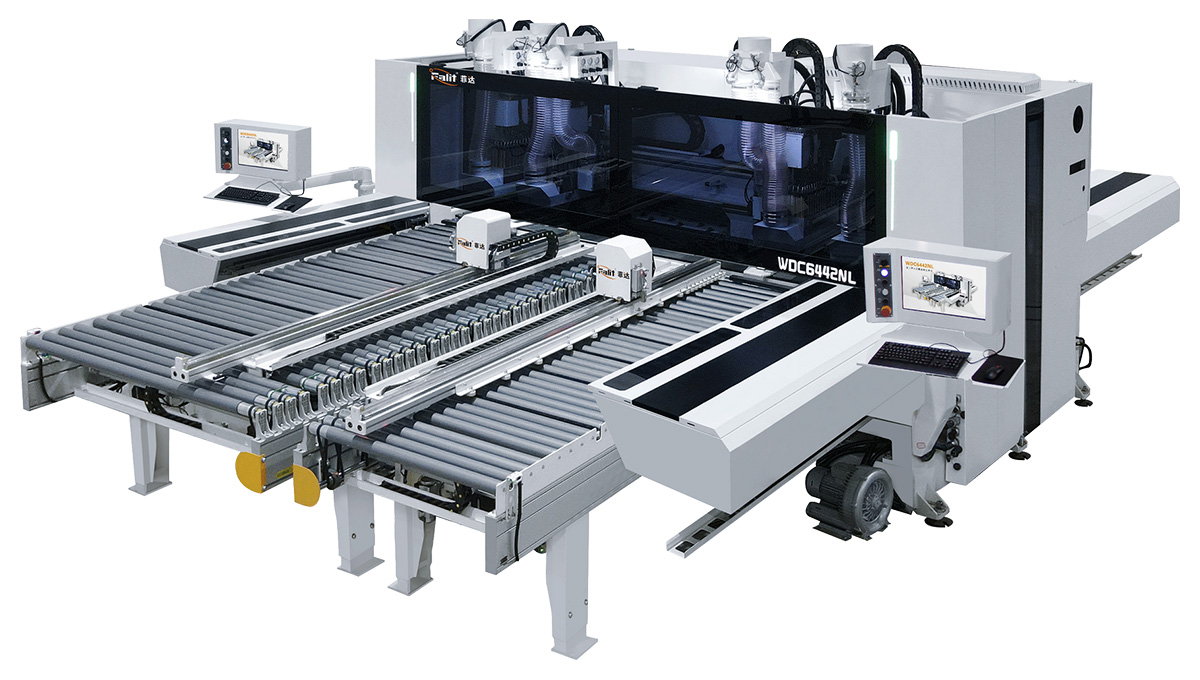

Сверлильный станок с ЧПУ WDC6442NL предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов с 6 сторон, а также выборки пазов при помощи пазовальной пилы.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяются на мебельных и деревообрабатывающих производствах, где необходима повышенная гибкость и производительность.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
- Верхняя сверлильная группа. 2 шпинделя - 3,5 кВт., вертикальные сверла - 18 x 2 шт., горизонтальные сверла - X: 6 x 4, Y: 2 x 4
- Нижняя сверлильная группа. 2 шпиндель - 3,5 кВт., Вертикальные сверла - 9 х 2 шт.
- Две зоны обработки. Ширина обработки правой зоны - 250 - 2800 мм., ширина обработки левой зоны - 50 - 120 мм.
- Автоматическое сканирование QR кодов.
- Устройство автоматического выравнивания заготовки.
- Автоматический подающий стол. Автоматическая подача роликового конвейера. Оснащен автоматической системой сканирования QR-кода, автоматическим устройством выравнивания для обеспечения точности автоматической подачи заготовки, так же оснащен подъемной щеткой, легко перемещающейся во время обработки, гарантируя, что она не повредит заготовку.
- Стол выгрузки. Оснащен роликами и подъемной щеткой, легко перемещающейся во время обработки, гарантируя, что она не повредит заготовку.
- Стол выгрузки. Оснащен роликами и подъемной щеткой, легко перемещающейся во время обработки, гарантируя, что она не повредит заготовку.
- Двойные захваты. Делают обработку более эффективной.
- Двойные захваты. Делают обработку более эффективной.
- Выравнивающий цилиндр.
- Боковой прижим.
- Направляющие X / Y. Служат как трансмиссия, приводят в движение шестерни обеспечивая стабильность работы.
- Шарико-винтовая передача. Приводится в действие шариковым винтом.
- Серводвигатели. Каждая ось управляется высококачественным и высокоточным серводвигателем, с более высокой скоростью обработки и лучшей стабильностью.
- Высококачсетвенные кабелеукладчики.
- ПК. ЧПУ работает на Win 10, 17-дюймовый дисплей, 5 USB-портов. Так же поддержка следующих файлов: MPR, DXF, BAN, BPP, PDX; XML; XXL.
